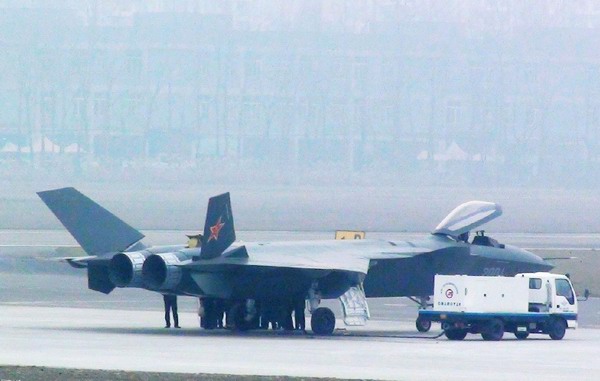

停機坪上的殲20-殲-20圖片 殲-20參數 殲-20配置 中國殲20隱形戰機首飛花絮

四代的鴨翼是全動的，四代的雙垂尾也是全動的。已知戰斗機中，只有 T-50 是全動垂尾，F(xiàn)-22 和 F-35 都是常規的固定垂尾加可動舵面。全動垂尾和全動平尾一樣，都是飛控要求和水平提高的結果。傳統的橫向穩定的飛機設計中，后機身的水平方向投影面積應該大于前機身，這樣飛機就像風向標一樣，在橫向是自然穩定的。后機身是指整機重心以后的部分。現代戰斗機的發動機占了飛機重量的不小的一部分，飛機重心越來越靠后，所以機翼也靠后，造成 F-18 這樣機頭像仙鶴一樣長長地伸在前面的樣子。但這樣，后機身的投影面積就越來越依靠垂尾，一個垂尾不夠，有時還需兩個垂尾。雙垂尾還有額外的好處，可以把舵面差動動作（也就是同時向外，或者同時向里），充當減速板使用。像 F-18 那樣的外傾雙垂尾的舵面差動動作的話，還可以產生額外的壓尾力矩，幫助飛機及早抬頭，縮短起飛距離。外傾的雙垂尾還有降低側面雷達反射面積的的好處。對于遠處照射過來的雷達，入射角基本上可以等同于水平入射，直立的垂尾像鏡子一樣反射，外傾的垂尾就明顯降低了雷達反射特征。不過外傾的雙垂尾在飛控上比較別扭，不光產生偏航力矩，還產生滾轉力矩，要達到飛行員的無憂慮操作，需要較高的飛控水平。四代比這還進了一步，采用了全動垂尾。全動垂尾變被動的自然穩定為用主動控制達到方向穩定，好處是可以用較小的垂尾，重量和阻力都較小，雷達反射面積也小，壞處是對飛控要求進一步提高。四代采用這樣極端的技術，說明了成飛對先進飛控的信心。 　　

但四代飛控之變態不在于此，而在于可動邊條。在眾多側視圖中，不大為人注意的是鴨翼和機翼之間的邊條，有一條清晰可見的縫線，這只能是可動邊條。四代的遠距耦合鴨翼注重配平作用，有助于敏捷的機頭指向，但對于穩定盤旋所需要的渦升力沒有太大的幫助。歐洲“臺風”在鴨翼和機翼之間增設了一對小小的擾流片，用于產生渦升力。四代大大地進了一步，鴨翼和機翼之間的邊條是可動的。由于和機翼在同一水平面上的緣故，四代的鴨翼略帶上反。一般說上反翼增強橫滾的穩定性，用于自然穩定性不足的下單翼。四代鴨翼相當于上單翼，上單翼用上反十分罕見，對敏捷性是負面影響，但鴨翼面積太小，這點影響可以忽略不計。但鴨翼略帶上反，減少對邊條的遮擋，可以增強邊條的作用。四代的邊條是小小的，比較狹窄，畢竟在鴨翼后面，太寬大了沒用。但這不等于邊條就無所作為，尤其是邊條可以可控下垂。可動邊條可以強化渦升力，并且可以控制渦流走向。米格-29K 也采用了類似的技術，不完全一樣，但思路相近。米格-29K 的大邊條下有一對可以在起飛著陸是放下的擾流片，這一對擾流片大大增強了渦升力，所以不需要蘇-33 那樣的鴨翼就可以實現航母上的滑躍起飛。不同的是，米格-29K 的擾流片只在起飛、著陸時使用，對機動飛行沒有助益，四代的可動邊條在所有時候都可以發揮作用，這就是全新設計和改進設計的差別，也是飛控的差別。

四代比較引人注意的“倒退”是那一對腹鰭。在傳統設計中，腹鰭是后機身投影面積的一部分，是為了降低過高的垂尾用的，在大迎角垂尾受到機體遮擋時，腹鰭的方向穩定作用也比垂尾更顯著。但四代采用全動垂尾的目的就是用主動控制代替被動的自然穩定性，在用腹鰭在道理上說不通。即使在大迎角垂尾作用受到削弱時，也可以通過副翼和襟翼的差動動作造成不對稱阻力，達成偏航控制。B-2 和 YF-23 就是這樣控制的。事實上，所有第五代戰斗機中，四代是唯一采用腹鰭的，F(xiàn)-22、F-35、T-50 都沒有采用腹鰭。T-50 或許可以用推力轉向補充大迎角方向穩定性的主動控制，F(xiàn)-22、F-35 可沒有這樣的能力，F(xiàn)-22 的推力轉向只能上下動，不能左右動。事實上，在西方的第四代和四代半戰斗機中，只有 F-14 和 F-16 采用腹鰭，F(xiàn)-15、F-18、“鷹獅”、“臺風”、“陣風”都沒有腹鰭。蘇聯第四代的蘇-27 有腹鰭，米格-29 也沒有。那為什么四代回到已經“過時”而且和主動控制思路相悖的腹鰭呢？有可能這是米格 1.44 的影響，這是可動腹鰭，用于大迎角時的主動控制，或者這只是四代技術驗證機階段的過渡措施，作為減小面積垂尾的保險。
